LZZB9-24/220B/2 ZW7－40.5開關專用全封閉支柱式電流互感器

一、LZZB9-24/220B/2概述

LZZB9-24/220B/2電流互感器為全封閉環氧澆注結構，鐵心采用優質導磁材料，二次繞組有三個，適用于額定頻率為50Hz，額定電壓為10KV及以下戶內裝置的電力系統中作電氣測量和電氣保護之用。本產品為最新一代高精度，高動熱穩定，大容量型產品。

二、LZZB9-24/220B/2結構簡介

本型電流互感器為全封閉支柱式結構，是ZW7－40.5開關專用互感器。

三、LZZB9-24/220B/2技術參數

1 額定絕緣水平：40.5/95/185 kV；
2 額定二次電流：5A,1A；

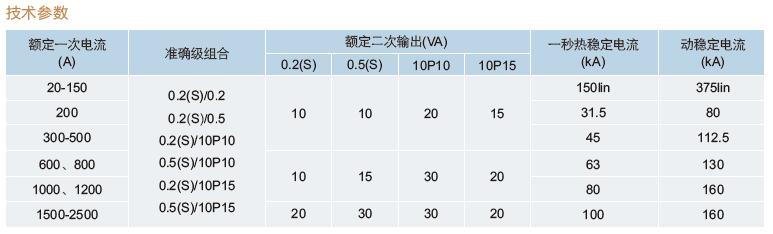

3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
6、可按用戶定制非標產品。

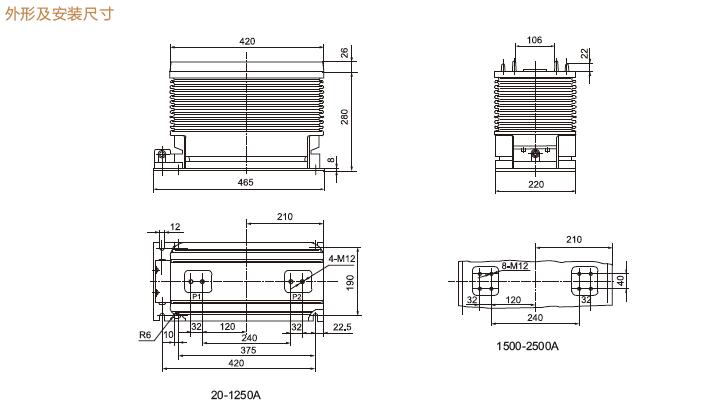

四、LZZB9-24/220B/2支柱式電流互感器產品外形及安裝尺寸

五、LZZB9-24/220B/2支柱式電流互感器戶內電流互感器發展趨勢

由于電磁式電流互感器存在的易飽和、非線性及頻帶窄等問題，電子式電流互感器逐漸興起。電子式電流互感器一般具有抗磁飽和、低功耗、寬頻帶等優點。
國內具有代表性的電子式互感器有AnyWay變頻電壓傳感器、AnyWay變頻電流傳感器和AnyWay變頻功率傳感器，其中，AnyWay變頻功率傳感器屬于電壓、電流組合式互感器。

該互感器的主要特點如下：
1、采用前端數字化技術，光纖傳輸，電磁兼容性好。
2、幅頻特性和相頻特性好，在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。
3、屬于數字式傳感器，二次儀表不會引入誤差，傳感器誤差就是系統誤差。

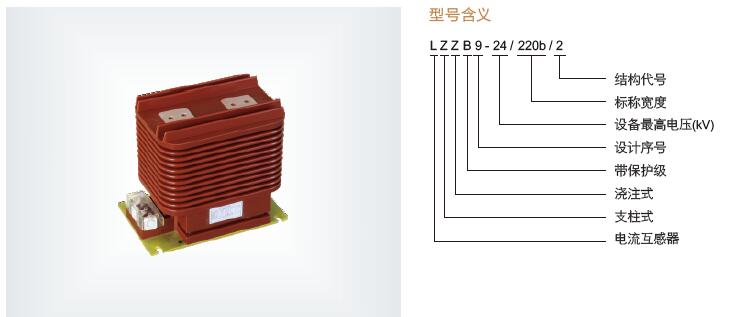

六、LZZB9-24/220B/2支柱式電流互感器型號說明

LZZB9-24/220B/2互感器型號 1000/5代表額定變比
10P30代表保護繞組，其意義是在30倍額定電流下二次的輸出電流誤差為+—10%
0.5為測量繞組精度，這個精計劃經濟具體要查規范
0.2S為計量繞組，計量的精度要求，小電流的時候誤差要很小，
30/30/30/20VA這個代表各繞組的額定容量，按理來說，CT二次容量越小，精度越高，所以計量繞組容量要小于正常的

七、LZZB9-24/220B/2支柱式電流互感器使用環境

安裝場所：戶內

環境溫度：最高+40℃，最低-5℃，日平均不能超過30℃；

海拔：不超過1500m；

大氣條件：大氣中無嚴重污染；

八、LZZB9-24/220B/2支柱式電流互感器選型推薦：

LZZBJ9-10A1G    LZZBJ9-10B1   LZZBJ9-10C1   LZZ(J)B6-10Q   LZZBJ12-10A  LZZBJ12-10B

LZZBJ12-10C    LZZJ-10Q   LZJC-10  LZJ8-10Q   LQJ8-10Q  LFS(Q)-10Q   LA(J)-10Q   LMZ(J)1-10Q

LAZBJ-10Q   LFZB(J)8-10A2    LFZB(J)8-10B2  LDJ-10(Q)/210-L 、Y

九、LZZB9-24/220B/2支柱式電流互感器戶內電流互感器廠家-浙江中拓高壓電器簡介

浙江中拓高壓電器有限公司是一家主要從事研發、生產銷售110kV及以下戶內外高低壓互感器，鐵芯、絕緣件的專業廠家。公司的10-35kV戶內外互感器，銷遍全國各地，遠銷海外多個國家和地區，深受廣大用戶信賴和好評，10kV真空斷路器用互感器已成為國內柱上開關生產企業最優選擇合作單位。2007年自主研發的主推產品LZW32-10(12)型戶外保護用電流互感器，是目前國內同類型配套互感器主要生產商。浙江中拓高壓網址：http://www.sanban1688.com.cn/，聯系電話：13868715829，商務QQ：40378900，歡迎來電咨詢定制。
