LZJ8-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。LZJ8-10Q產品符合IEC60044-1及GB1208《電流互感器》標準。本型電流互感器為環氧樹脂澆注全封閉支柱式結構，體積小、重量輕，適宜于安裝任何位置，任意方向。
?
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；

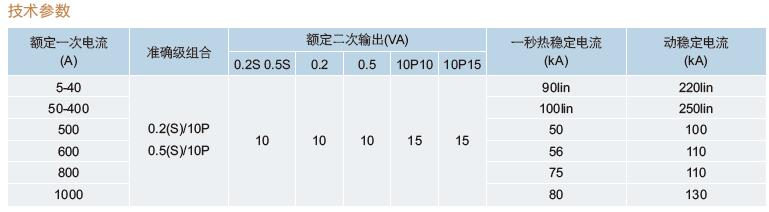

3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 污穢等級：Ⅱ級；
四、LZJ8-10Q電流互感器使用條件
1.海拔高度不超過1000M
2.周圍環境溫度不高于+40度，不低于-5度
3.周圍空氣的相對溫度不大于85%(20度)
4.本產品已通過直接振動試驗，能承受住相當于里氏九級裂度的加速度為0.4G正弦三波的耐振試驗。
五、LZJ8-10Q電流互感器結構簡介

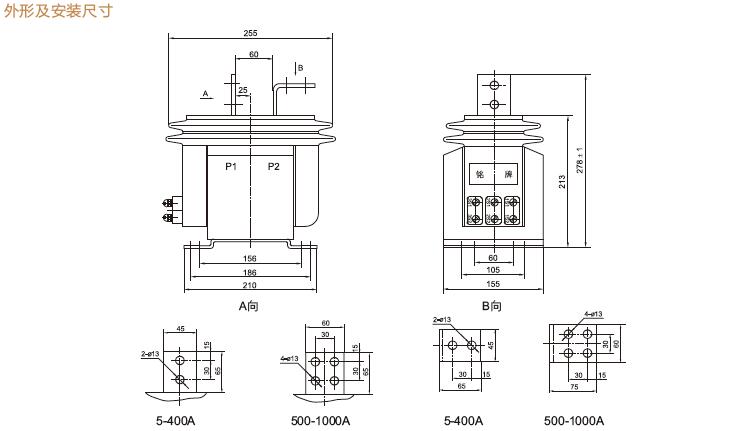

本型互感器一次繞組及二次繞組用環氧樹脂澆注成型，鐵心用夾件裝在絕緣注體上，夾件上有名牌，夾件的底腳有四個安裝孔。
技術參數
1.產品性能符合IEC標準和GB1208-87《電流互感器》
2.額定絕緣水平：
?工頻耐受電壓：42KV
?雷電沖擊耐受電壓：全波75KV，正負極性各15次。

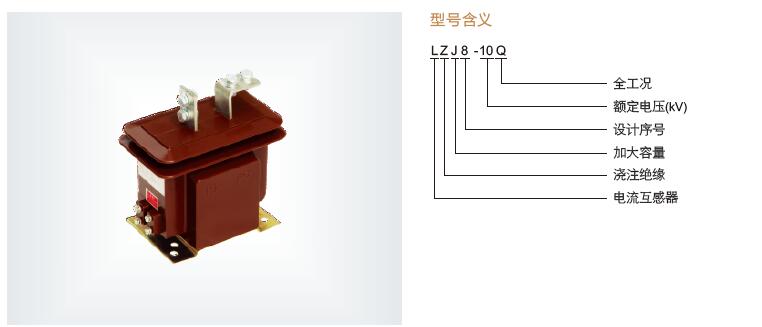

?一、電流互感器型號
?第一字母：L—電流互感器
?第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序接地檢測用；W—抗污穢；R—繞組裸露式
?第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用
?第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG
?第五數字：電壓等級 產品序號
使用注意事項電流互感器運行時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。電流互感器運行時，副邊不允許開路。原因如下：
⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1
⒉電流互感器二次測量儀表電流磁勢I2N2在鐵芯產生磁通Φ2
⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2
⒋因為Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0
⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電
⒍若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全
⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施。
