LZZJ-10Q電流互感器系列為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。LZZJ-10Q系列電流互感器為環氧樹脂澆注絕緣全封閉支柱式結構，耐污染及潮濕,適宜于任何位置、任意方向安裝。LZZJ-10Q系列互感器有單變比、雙變比。單變比一次繞組為固定式；雙變比一次繞組采用串、并聯，改變一次接線方式，可得到兩種電流比。見圖示，串聯時為100/5A，并聯時為200/5A。本產品符用IEC60044-1及GB1208《電流互感器》標準。

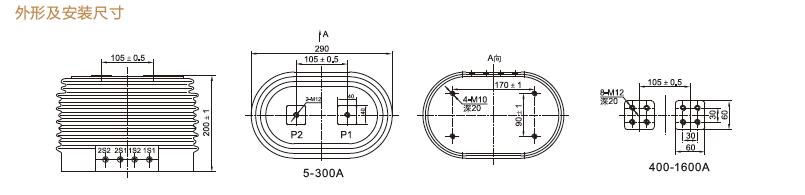

LZZJ-10Q本型電流互感器為全封閉支柱式結構，產品體積小，重量輕，底部有四個M12安裝孔，供安裝用。安裝時將一次出線螺釘壓緊，以保證與開關柜系統母線接觸可靠。互感器的二次繞組可抽頭，得到兩種不同的變化。
1.額定絕緣水平：12/42/75KV
2.額定二次電流：5A,1A

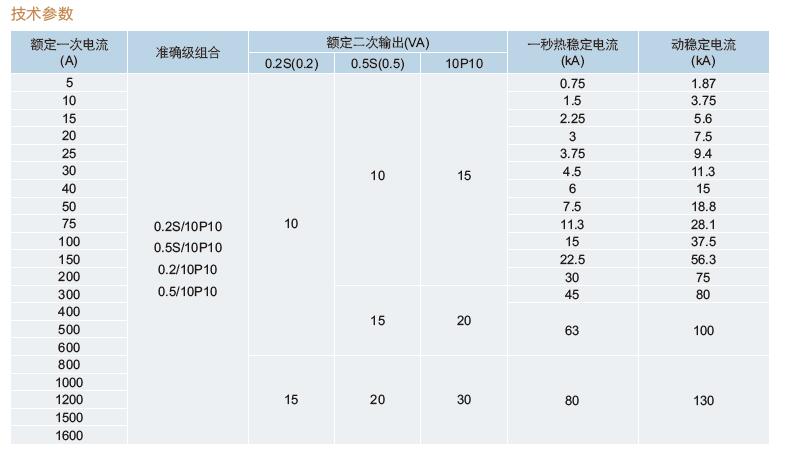

3.額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見下表
4.局部放電水平符合GB1208-2006《電流互感器》標準
5.污穢等級：II級
6.保護級準確限值系數與二次負荷關系曲線見圖：
?一、電流互感器型號
?第一字母：L—電流互感器
?第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序接地檢測用；W—抗污穢；R—繞組裸露式
?第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用
?第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG
?第五數字：電壓等級 產品序號
使用注意事項電流互感器運行時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。電流互感器運行時，副邊不允許開路。原因如下：
⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1
⒉電流互感器二次測量儀表電流磁勢I2N2在鐵芯產生磁通Φ2
⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2
⒋因為Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0
⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電
⒍若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全
⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施。
八、浙江中拓高壓電器戶內電流互感器選型推薦
LZZBJ12-10A、B、C?????????? LZZB-10??????????? LZZBJ9-10A1G、B1、C1????????????? LZZB9-24/220b/2
LZZBJ4-35?????????????????? LZZB9-35D????????? LA(J)-10Q???????????????????????? LMZK-10PU
LZZB7-35?? ????????????????LZZ(J)B6-10Q???????? LZZJ-10Q???????????????????????? LZJC-10
LZJ8-10Q??????????????????? LQJ8-10Q?????????? LFS-10Q????????????????????????? LMZ(J)1-10Q
LAZBJ-10Q????????????????? LFZB(J)8-10A2、B2??? LDJ-10(Q)/210-L,Y?????????????????? LZCT-10C
LFZW28-10????????????????? LDZC-10PU
浙江中拓高壓電器有限公司是一家主要從事研發、生產銷售110kV及以下戶內外高低壓互感器，鐵芯、絕緣件的專業廠家。公司的10-35kV戶內外互感器，銷遍全國各地，遠銷海外多個國家和地區，深受廣大用戶信賴和好評，10kV真空斷路器用互感器已成為國內柱上開關生產企業最優選擇合作單位。2007年自主研發的主推產品LZW32-10(12)型戶外保護用電流互感器，是目前國內同類型配套互感器主要生產商。浙江中拓高壓網址：http://www.sanban1688.com.cn/，聯系電話：13868715829，商務QQ：40378900，歡迎來電咨詢定制。
?
