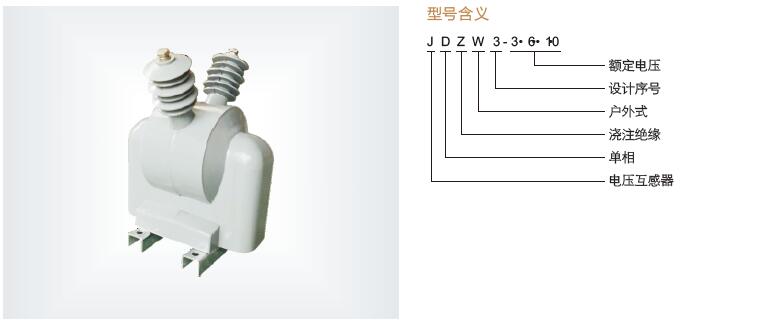

JDZW3-3、JDZW3-6、JDZW3-10戶外電壓互感器適用于戶外、為戶外環氧樹脂澆注絕緣全封閉式結構、額定頻率為 50Hz 或60Hz、額定電壓分別為3、6、10kV的電力系統中，作電能計量、電壓監測和繼電保護用。

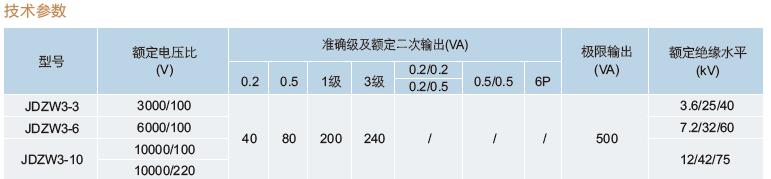

二、JDZW3-3、JDZW3-6、JDZW3-10戶外電壓互感器參數

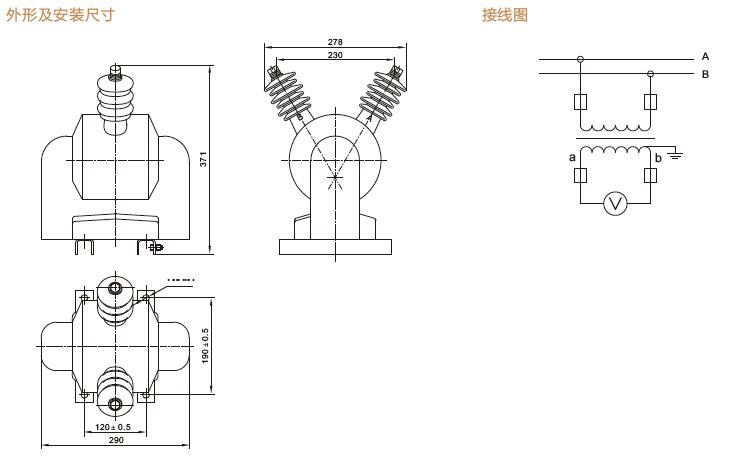

三、JDZW3-3、JDZW3-6、JDZW3-10戶外電壓互感器外形及安裝尺寸
四、JDZW3-3、JDZW3-6、JDZW3-10戶外電壓互感器接線圖
五、JDZW3-3、JDZW3-6、JDZW3-10戶外電壓互感器結構特點
本產品為全封閉結構，采用戶內環氧樹脂真空澆注而成，具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群，表面爬電距離大，二次出現端子加有金屬保護罩密封，防雨、防塵、耐腐蝕，是老式油浸產品的理想替代品。
六、JDZW3-3、JDZW3-6、JDZW3-10戶外電壓互感器工作條件
1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
2、海拔高度不超過1000M（超過請著明）
3、接地方式：中性點非有效接地系統
4、大氣條件：無嚴重污染
七、JDZW3-3、JDZW3-6、JDZW3-10戶外電壓互感器技術參數
1、額定絕緣水平：3.6/23/40KV/7.2/32/60，12/42/75
2、負荷的功率因數：cosφ=0.8（滯后）
3、表面爬電距離：大于530MM
4、產品標準：GB1208-2006《電磁式電壓互感器》
七、JDZW3-3、JDZW3-6、JDZW3-10戶外電壓互感器注意事項
1、電壓互感器一次有電流時，二次繞組不能短路，否則互感器將燒毀。
2、一次繞組的重復工頻耐壓，試驗應在規定試驗電壓值得80%以下進行
八、JDZW3-3、JDZW3-6、JDZW3-10戶外電壓互感器訂貨須知
訂貨時須注出額定電壓比，級次組合、額定輸出、極限輸出等
九、JDZW3-3、JDZW3-6、JDZW3-10戶外電壓互感器選型推薦
JDZ16-3、6、10?????? JDZ(X)-10????? JDZW-10R????? JDZ(X)10-3、6、10A1（G）
JDZX9-35?????????? JDZW-20R?????? JDZW-10R???? JDZW3-3、6、10
JDZXW-35????????? JDZ16-3、6、10??? JDZ(X)W-35(G)??? JDZ(J)-3、6、10Q
JDZX10-3、6、10?? JDZ10-3、6、10A1??? JDZX9-3、6-10Q(G)? JDZX9-3、6-10Q
JDZX18-3、6、10R1??? JDZ(X)11-15、20(G)??? JDZZW-10?? JDZZW-10
JDZ(X)10-3、6、10A1(G)?? JDZ(X)W-10??? JDZW-20R?? JDZW3-3、6、10?? JDZXW-35
