JDZW-10R真空斷路器用電壓互感器

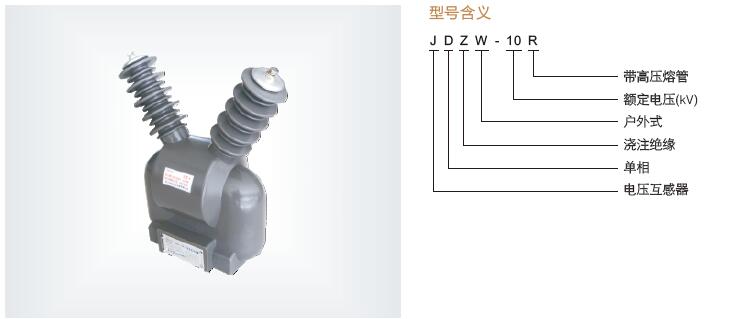

一、JDZW-10R電壓互感器概述與型號含義

JDZW-10R電壓互感器為戶外環氧樹脂澆注絕緣全封閉式結構，適用于交流50HZ、額定電壓10KV及以下的電力系統中作電壓、電能測量用，也可單獨提供0.22KV操作電源使用。內置熔繼器可有效保護PT，熔斷器更換方便。

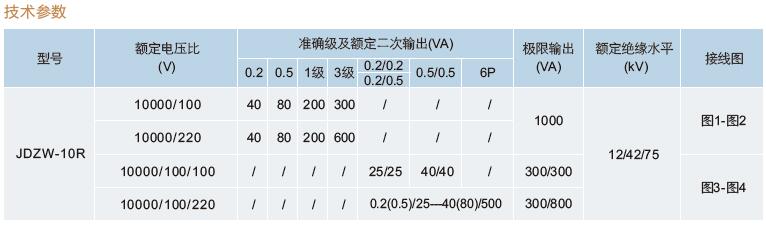

二、JDZW-10R電壓互感器技術參數

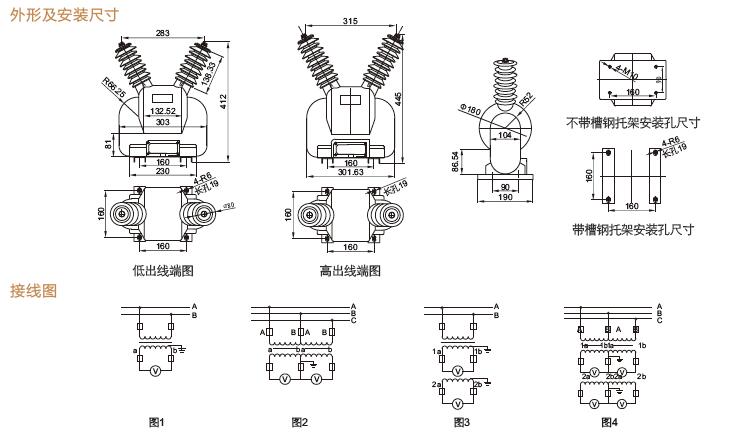

三、JDZW-10R電壓互感器產品外形及安裝尺寸

四、JDZW-10R電壓互感器接線圖

五、JDZW-10R電壓互感器使用環境

1.安裝地點：戶外；

2.環境溫度：-25℃～+60℃；

3.海拔高度：安裝地點的海拔高度不超過2000米；

4.相對濕度：日平均不大于95%，月平均不大于90%；

5．風壓不超過700Pa（相當于風速為34m/s）；

6.污穢等級：Ⅲ級。

六、JDZW-10R電壓互感器技術參數

七、JDZW-10R電壓互感器運輸及安裝需求

1、運輸過程中主體、表箱不得翻轉傾斜，并要采取防震措施。起吊時必須水平起吊。

2、在投入運行前應檢查互感器，核對操作元件的額定電壓，額定電流與實際情況是否相符。

3、產品的存放應選擇干燥、通風、防潮、防震、防有害氣體侵襲的室內。長期存放應定期檢查環境是否符合要求，各部件是否完整。

八、JDZW-10R電壓互感器選型推薦

JDZ16-3、6、10?????? JDZ(X)-10????? JDZW-10R????? JDZ(X)10-3、6、10A1（G）

JDZX9-35?????????? JDZW-20R?????? JDZW-10R???? JDZW3-3、6、10

JDZXW-35????????? JDZ16-3、6、10??? JDZ(X)W-35(G)??? JDZ(J)-3、6、10Q

JDZX10-3、6、10?? JDZ10-3、6、10A1??? JDZX9-3、6-10Q(G)? JDZX9-3、6-10Q

JDZX18-3、6、10R1??? JDZ(X)11-15、20(G)??? JDZZW-10?? JDZZW-10

JDZ(X)10-3、6、10A1(G)?? JDZ(X)W-10??? JDZW-20R?? JDZW3-3、6、10?? JDZXW-35
