JDZ10-3A1（G）、JDZ10-6A1（G）、JDZ10-10A1（G）電壓互感器說明書

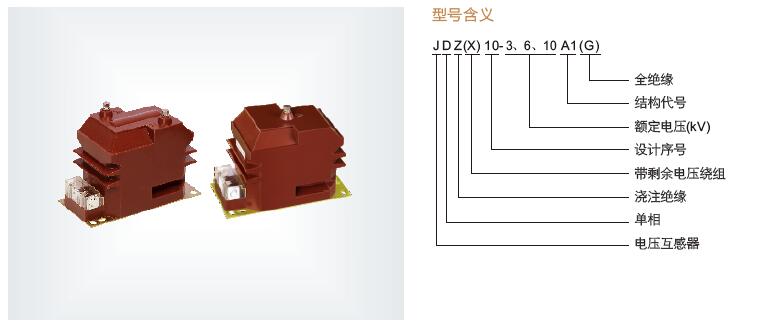

一、JDZ10-3A1（G）、JDZ10-6A1（G）、JDZ10-10A1（G）電壓互感器概述與型號含義

JDZ10-3、JDZ10-6、JDZ10-10A1(G)電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，JDZ10-3、JDZ10-6、JDZ10-10 二臺一組時為V/V連接，JDZ10-3、6、10三臺一組時為V/V/V連接。分別適用于額定頻率50Hz或 60Hz,額定電壓為3KV, 6KV, 10kV電力系統中作電能計量、電壓監控和繼電保護用。JDZ10-3、6、10A1（G）型互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成，互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮。一次繞組引出線端子的標志為A, N;二次繞組引出線端子的標志為a, n,均在澆注體上清晰標注。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用，整體結構緊湊，使用方便。

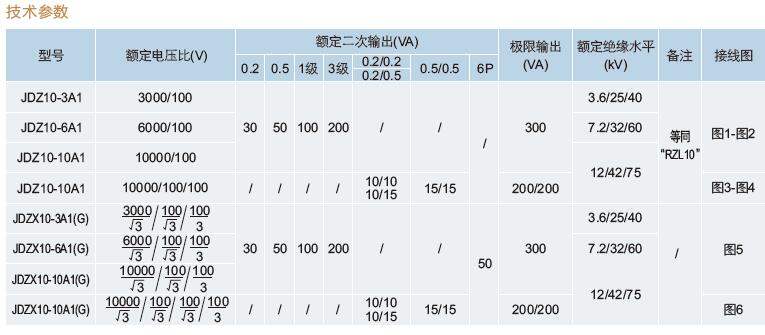

二、JDZ10-3A1（G）、JDZ10-6A1（G）、JDZ10-10A1（G）電壓互感器技術參數

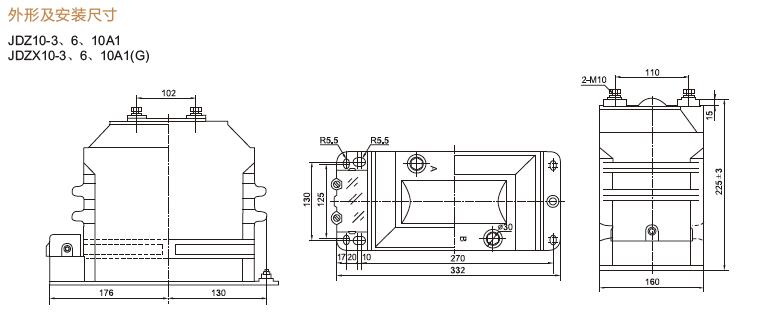

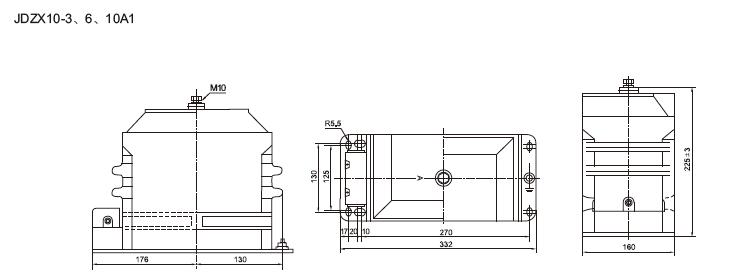

三、JDZ10-3A1（G）、JDZ10-6A1（G）、JDZ10-10A1（G）電壓互感器產品外形及安裝尺寸

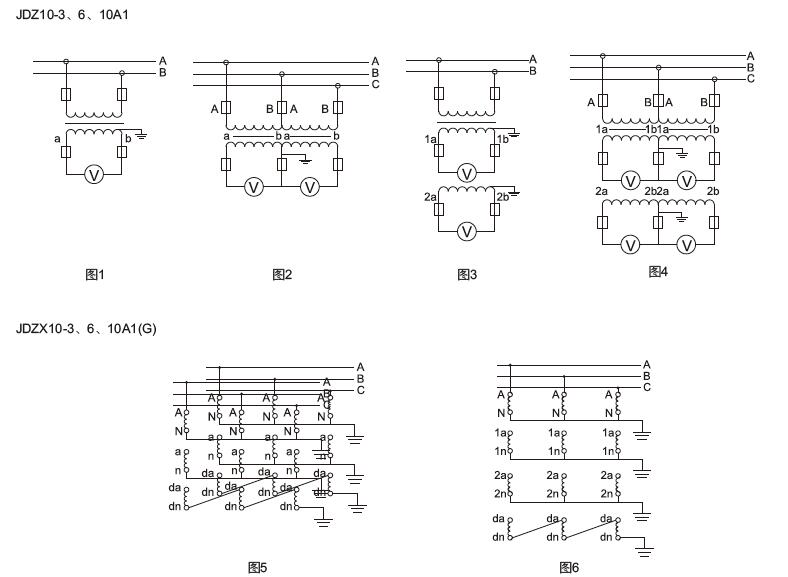

四、JDZ10-3A1（G）、JDZ10-6A1（G）、JDZ10-10A1（G）電壓互感器接線圖

五、JDZX10-3A1（G）、JDZX10-6A1（G）、JDZX10-10A1（G）電壓互感器結構

JDZX10-6A1G,JDZX10-3A1G，JDZX10-10A1G電壓互感器為全封閉結構，繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能耐沖擊和機械壓力，并可以保護繞 組不受潮。一次繞組引出線端子的標志為A,N;二次繞組引出線測量級端子的標志為a, n,保護級 端子的標志為da,do均在澆注體上清晰標注．在夾件上的接地標志旁有接地螺栓供接地用，下部支 架供安裝用。整體結構緊湊，使用方便。JDZX10-3，6、10互感器的連接組標號為，1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12，三臺單相三繞組電壓互感器連組為（剩余電壓繞組接成開口三角形）。

六、JDZX10-3A1（G）、JDZX10-6A1（G）、JDZX10-10A1（G）電壓互感器使用條件

1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40C，不低于- 5度
3.周圍空氣的相對濕度不大于85%（ 20度 ；
4.滿足II 污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

七、JDZX10-3A1（G）、JDZX10-6A1（G）、JDZX10-10A1（G）電壓互感器技術表

1 產品標準：GB12O7-2006《電磁式電壓互感器》
2 產品表面爬電距離：滿足II級污穢等級；
3 負荷的功率因數： COS∮=08（滯后）
4 JDZ-10其他技術參數見下表：

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

八、JDZX10-3A1（G）、JDZX10-6A1（G）、JDZX10-10A1（G）電壓互感器注意事項

1．電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。
2．電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。
3．接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。
4．電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。
5．為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因?yàn)榻拥睾螅?dāng)一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。
6、電壓互感器副邊絕對不容許短路。

九、JDZX10-3A1（G）、JDZX10-6A1（G）、JDZX10-10A1（G）電壓互感器選型推薦

JDZ16-3、6、10       JDZ(X)-10      JDZW-10R      JDZ(X)10-3、6、10A1（G）

JDZX9-35           JDZW-20R       JDZW-10R     JDZW3-3、6、10

JDZXW-35          JDZ16-3、6、10    JDZ(X)W-35(G)    JDZ(J)-3、6、10Q

JDZX10-3、6、10   JDZ10-3、6、10A1    JDZX9-3、6-10Q(G)  JDZX9-3、6-10Q

JDZX18-3、6、10R1    JDZ(X)11-15、20(G)    JDZZW-10   JDZZW-10

JDZ(X)10-3、6、10A1(G)   JDZ(X)W-10    JDZW-20R   JDZW3-3、6、10   JDZXW-35
