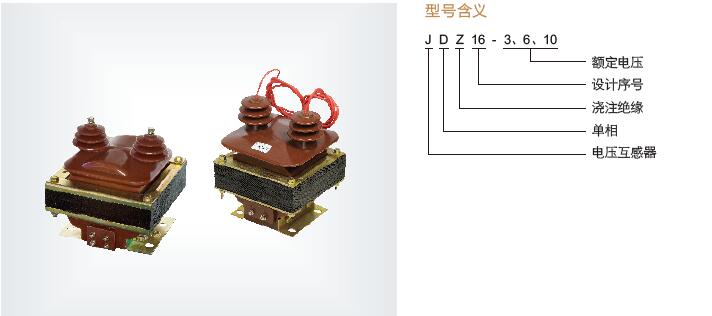

一、概述與型號含義

JDZ16-3、JDZ16-6、JDZ16-10電壓互感器為全封閉環氧樹脂澆注絕緣結構。一次繞組帶有熔斷器保護，熔斷電流與互感短路電流相匹配。由于一、二次均采用密封結構，既有效縮小了開關柜的體積，又具有良好的防污防潮能力，尤其適用于戶外環網柜。

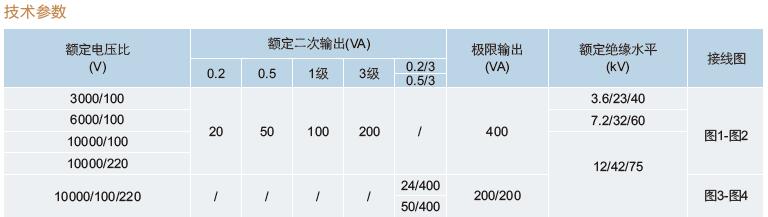

二、JDZ16-3、JDZ16-6、JDZ16-10電壓互感器技術參數

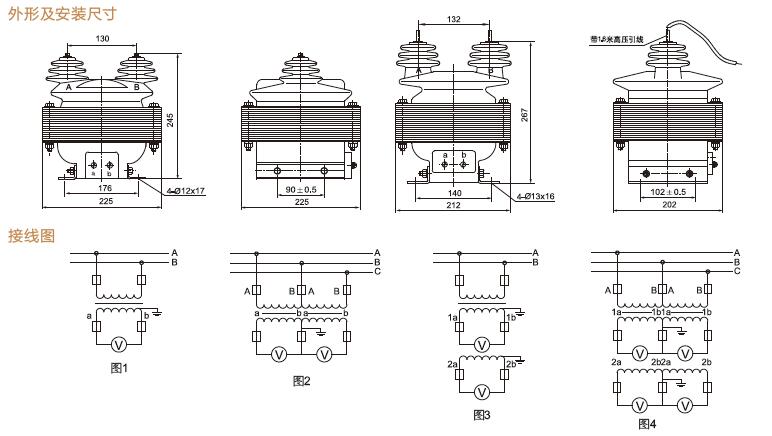

三、JDZ16-3、JDZ16-6、JDZ16-10電壓互感器產品外形、安裝尺寸及接線圖

四、JDZ16-3、JDZ16-6、JDZ16-10電壓互感器常見故障

⑴三相電壓指示不平衡：一相降低（可為零），另兩相正常，線電壓不正常，或伴有聲、光信號，可能是互感器高壓或低壓熔斷器熔斷；
⑵中性點非有效接地系統，三相電壓指示不平衡：一相降低（可為零），另兩相升高（可達線電壓）或指針擺動，可能是單相接地故障或基頻諧振，如三相電壓同時升高，并超過線電壓（指針可擺到頭），則可能是分頻或高頻諧振；
⑶高壓熔斷器多次熔斷，可能是內部絕緣嚴重損壞，如繞組層間或匝間短路故障；
⑷中性點有效接地系統，母線倒閘操作時，出現相電壓升高并以低頻擺動，一般為串聯諧振現象；若無任何操作，突然出現相電壓異常升高或降低，則可能是互感器內部絕緣損壞，如絕緣支架繞、繞組層間或匝間短路故障；
⑸中性點有效接地系統，電壓互感器投運時出現電壓表指示不穩定，可能是高壓繞組N（X）端接地接觸不良。
(6)懸浮電位放電，可能是穿芯螺栓和鐵芯連接松動，造成螺栓處于懸浮電位；金屬異物處于懸浮電位放電；絕緣支架螺母電位懸浮；
(7)電弧放電，可以是串級繞組對鐵芯放電，絕緣支持架不良而放電；絕緣進水受潮；一次繞組末端未接地；
(8)過熱性故障

五、JDZ16-3、JDZ16-6、JDZ16-10電壓互感器使用環境

1海拔高度不超過1000m；
2周圍環境溫度不高于+40℃，不低于-5℃
3周圍空氣的相對濕度不大于85%(200℃);

六、JDZ16-3、JDZ16-6、JDZ16-10電壓互感器使用條件
1.安裝地點：海拔高度不超過1000M
2.周圍環境溫度不高于+40度，不低于-5度
3.周圍空氣的相對溫度不大于85%(20度)
4.本產品能承受在相當于里氏九級裂度的加速度為0.4G正弦三波試驗
5.本產品可在有污穢的環境里使用。
七、JDZ16-3、JDZ16-6、JDZ16-10電壓互感器結構簡介

電壓互感器系列互感器為環氧樹脂澆注式絕緣結構，鐵心為疊片式，心柱上套裝一、二次繞組，一次繞組與二次繞組為同心式，繞在同一骨架上，整個線圈外部用環氧樹脂澆注成形，二次繞的引線通過澆注體上的兩個嵌裝螺母引出為a.x。一次繞組的引線通過澆注體上的兩個高壓接線端子引出為A.X。

八、中拓高壓電壓互感器選型推薦

JDZ16-3、6、10       JDZ(X)-10      JDZW-10R      JDZ(X)10-3、6、10A1（G）

JDZX9-35           JDZW-20R       JDZW-10R     JDZW3-3、6、10

JDZXW-35          JDZ16-3、6、10    JDZ(X)W-35(G)    JDZ(J)-3、6、10Q

JDZX10-3、6、10   JDZ10-3、6、10A1    JDZX9-3、6-10Q(G)  JDZX9-3、6-10Q

JDZX18-3、6、10R1    JDZ(X)11-15、20(G)    JDZZW-10   JDZZW-10

JDZ(X)10-3、6、10A1(G)   JDZ(X)W-10    JDZW-20R   JDZW3-3、6、10   JDZXW-35
